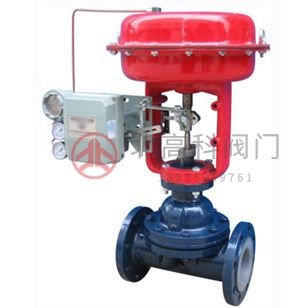

ZXT型 氣動隔膜閥
產品名稱： 氣動隔膜閥
產品型號： ZXT
產品口徑： DN50-200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
產品簡介： 制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
產品說明：ZXT、ZST氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）
采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、場合。
本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零。
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于介質或不允許污染介質的閥節。流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
技術參數： 稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 無襯里 9.8 19 32 48 63 108 158 270 360 518 1114
有襯里 7.8 17 28 41 55 87 127 240 311 415 1121 額定行程L（mm） 8 10 12 16 24 30 34 36 44 55 65 膜片有效面積Ae(cm2) 280 400 600 1000
活塞直徑(mm) 100 125 160 250 公稱壓力PN(MPa) 0.6 1.0 固有流量特性 近似等百分
工作溫度（℃） ≤150
信號范圍Pr(KPa) 20~100、40~200、400~600 允許泄漏量 在允許壓差范圍內泄漏量為零表中所列執行機構為標準配置，可根據工藝要求選配。
訂貨須知：訂貨時請填寫《規格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
<
<
<
<
<
<
<
<
<
<
