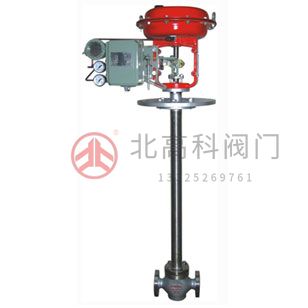

ZXP-D型氣動低溫單座調節閥

ZXP-D型氣動低溫單座調節閥ZXPD/ZXP-D氣動薄膜單座低溫調節閥，氣動調節閥，長桿低溫調節閥，ZMAP-D型氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節

在線咨詢全國熱線
13325269761

ZXP-D型氣動低溫單座調節閥ZXPD/ZXP-D氣動薄膜單座低溫調節閥，氣動調節閥，長桿低溫調節閥，ZMAP-D型氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。該調節閥適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。

二、ZXPD/ZXP-D氣動薄膜單座低溫調節閥，氣動調節閥，長桿低溫調節閥主要性能技術指標：

公稱通徑DN	單座	20										25	32	40	50	65	80	100	125	150	200
	雙座											25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	單座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	雙座											10	6	25	40	63	100	160	250	400	630
流量特性		直線						直線；等百分比
配用執行機構型號												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		氣關式（B），氣開式（K）
彈簧壓力范圍KPa		標準信號：20～100；其它信號；40～200；20～60；60～100

三、ZXPD/ZXP-D氣動薄膜單座低溫調節閥，氣動調節閥，長桿低溫調節閥主要外形連接尺寸：

公稱通徑DN（mm）			15	20	25	32	40	50	65	80	100	125	150	200
A			230	280	280		325		410			495
Φ			135	235	235	255	280	310	345	370	430	470	550	660
Φ1			160	260	260	285	305	340	375	405	460	525	590	700
Φ2			190	290	290	315	335	370	410	440	490	560	630	740
n-Φ			6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
單座	H	L	120	190	200	210	235	265	295	210	370	440	475	570
		H1=500	862	1006	1060	1066	1137	1152	1377	1390	1394
		H1=600	962	1106	1160	1166	1237	1252	1477	1490	1494
		H1=700	1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800	1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900	1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000	1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100										2143	2150	2190
		H1=1200										2243	2250	2290
	H2		32	58	112	118	129	144	178	191	195	243	251	290
雙座	H	L			200	210	235	265	295	320	370	440	475	570
		H1=500			1065	1068	1147	1152	1387	1407	1419
		H1=600			1165	1168	1247	1252	1487	1507	1519
		H1=700			1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800			1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900			1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000			1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100										2168	2178	2220
		H1=1200										2268	2278	2320
	H2				117	120	139	144	188	208	208	268	278	320
