電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。
ZDLP、ZDLN型電子式電動單座、套筒調節閥，接受調節儀表傳來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至300mm，公稱壓力有1.6/4.0/6.4MPa，接受信號為0~10mA.DC或4~20mA.DC，使用溫度范圍有40℃~~50℃。其中電動單座調節閥適用于壓差較小，介質年度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏較大的場合。
|
公稱通徑DN（mm） 閥底直徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 10 | 12 | 15 | 20 | ||||||||||||||
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公稱壓力PN（Mpa) | 1.6/4.0/6.4 | ||||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||||
| 固有可調比R | 50:1 | ||||||||||||||||
| 允許泄漏量 | 單座 | 硬密封：IV級、軟密封：IV級 | |||||||||||||||
| 套筒 | 硬密封：IV級、軟密封：IV級 | ||||||||||||||||
| 工作溫度t（℃） | -20~200、-40~250、-40~450、-60~450 | ||||||||||||||||
| 信號范圍（DC） | 0~10mA、4~20mA、1~5V、0~10V | ||||||||||||||||
| 電源電壓 | 220V、500Hz | ||||||||||||||||
| 作用方式 | 電開式、電關式 | ||||||||||||||||
| 信號故障時閥狀態 | 全開、開關、保位 | ||||||||||||||||
本產品性能指標貫徹GB/T4213-92
| 零件名稱 | 材料 |
| 閥體、閥蓋 | HT200、ZG230-450、ZG1Cr18Ni9Ti |
| 閥芯 | 1Cr18Ni9T、司鈦萊合金堆焊、增強聚四氫乙烯 |
| 填料 | 聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
| 推桿、襯套 | 2Cr13 |
| 墊片 | 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
外形尺寸
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 法蘭距離L | PN16 | 181 | 184 | 205 | 222 | 254 | 276 | 298 | 352 | 420 | 451 | 600 | 680 | 850 |
| PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 420 | 473 | 615 | 680 | 850 | |
| PN64 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | 690 | 800 | |
| 常溫型閥蓋H1 | PN16 | 756 | 781 | 803 | 928 | 945 | 1260 | 1270 | 1294 | 1515 | 1540 | 1565 | 1816 | 2180 |
| PN40 | 766 | 791 | 813 | 938 | 955 | 1260 | 1270 | 13.29 | 1545 | 1560 | 1605 | 1892 | 2130 | |
| PN64 | 773 | 803 | 833 | 965 | 100 | 1280 | 1300 | 1338 | 1575 | 1620 | 1675 | 1936 | 2202 | |
| 中溫型閥蓋H1 | PN16 | 956 | 981 | 1003 | 1128 | 1145 | 1510 | 1520 | 1544 | 1835 | 1860 | 1885 | 2166 | 2530 |
| PN40 | 966 | 991 | 1013 | 1138 | 1155 | 1510 | 1520 | 1579 | 1865 | 1880 | 1925 | 2245 | 2480 | |
| PN64 | 973 | 1003 | 1033 | 1165 | 1200 | 1530 | 1550 | 1588 | 1895 | 1940 | 1995 | 22586 | 2550 | |
| ?D | 225 | 257 | 310 | |||||||||||
| H2 | PN16 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
| PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
| H3 | 87 | 90 | ||||||||||||
| 法蘭標準 | GB：1.6/2.5/4.0/6.4MPa ANSI：150/300/600Lb JIS：10K、20K、30K | |||||||||||||
本產品性能指標貫徹GB/T4213-92

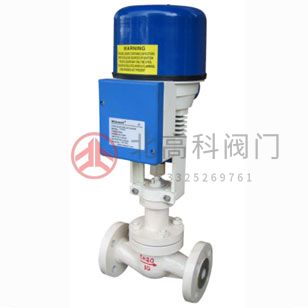

ZDLM型 電動智能型調節閥
電動調節閥 (電子式套筒調節閥) ZDLM
閥體 | WCB | CF8 | CF8M | CF3M |
密封墊 | PTFE/柔性石墨 | |||
套筒 | WCB | CF8 | CF8M | CF3M |
閥芯 | 304 | 304 | 316 | 316L |
閥蓋 | WCB | CF8 | CF8M | CF3M |
閥桿 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 | |||
彈簧 | 65Mn | 304 | 316 | 316L |
螺母 | 304 | 304 | 316 | 316L |
<
<
<
<
<
<
<
<
<
<
