D71X、D371XF、D671XF、D971XF中線對夾蝶閥

【產品用途】D71X、D371X、D671X、D971X型中線對夾式蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質

在線咨詢全國熱線
13325269761

【產品用途】

D71X、D371X、D671X、D971X型中線對夾式蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

【結構示意圖】

【閥門型號】

常見的中線對夾式蝶閥型號有：d71x、d371x-10、d371x-16、d371x-25、d371f-10、d371f-16、d671x-6、d671x-10、d671x-16、d671f-10、d671f-16、d971x-6、d971x-10、d971x-16、d971f-10、d971f-16等。

【產品特點】

1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。

2、90°回轉，啟閉迅速。

3、由扭矩產生彈性密封，密封可靠。

4、選擇不同零部件材質，可適用于多種介質。

【執行標準】

設計規范： GB/T 12238

結構長度： GB/T 12221

法蘭連接： GB/T 9113

試驗與檢驗：GB/T 13927

【性能參數】

工作壓力(MPa)		1.0~1.6 (PN10-PN16)
適用溫度(℃)		≤180℃
適用介質		空氣、水、蒸氣、煤氣、油品等
材料	閥體	鑄鐵球鐵碳鋼不銹鋼鋁合金
	蝶板	球鐵碳鋼不銹鋼鋁合金
	鑄鐵	2Cr13 F304 F316
	閥桿	橡膠 NBR EPDM PTFE
	密封面	填料柔性石墨 PTFE

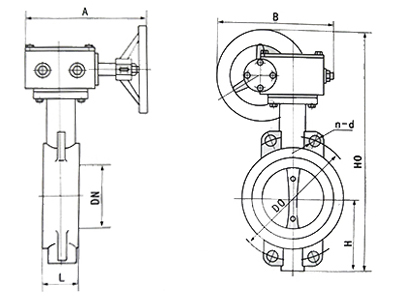

【外形尺寸】

DN	L	H	H0	A	B
50	43	63	306	180	200
65	46	70	321	180	200
80	46	83	346	180	200
100	52	105	387	180	200
125	56	115	411	180	200
150	56	137	447	270	280
200	60	164	572	270	280
250	68	206	646	270	280
300	78	230	738	380	420
350	78	248	761	380	420
400	102	289	877	450	470
450	114	320	938	480	490
500	127	343	993	480	490
650	154	413	1131	480	490
700	165	478	1476	640	660
800	190	525	1533	640	660
900	203	585	1655	750	860
1000	216	640	1765	850	900
1200	254	755	1995	850	900
